透明LED显示屏制作工艺及结构

透明LED显示屏制作工艺及结构是怎样的呢?我们知道市场上通例LED显示屏,一般接纳玄色基板。因为玄色基板保存不可透光的问题,保存外观不美观的问题。并且使适用场合保存一定局限性。


透明LED显示屏原理是对LED灯条屏的微立异,对贴片制造工艺、灯珠封装、控制系统的都进行了针对性的革新,加上镂空设计的结构,减少结构部件对视线的阻挡,提高了通透性及采光性能。见下图,威特姆LED透明显示屏vClear基本结构:

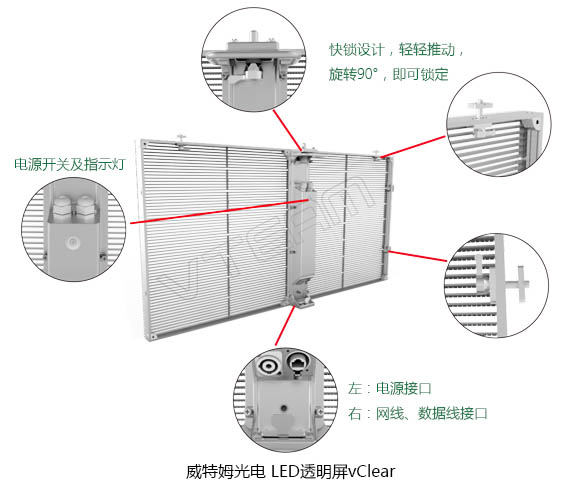

威特姆光电LED透明屏vClear结构结构详解


将LED元件植入透光基板的容纳腔内,透光基板接纳半透明质料,使整个透明LED显示屏处于透明或半透明状态,有利于改善屏幕的视觉效果。

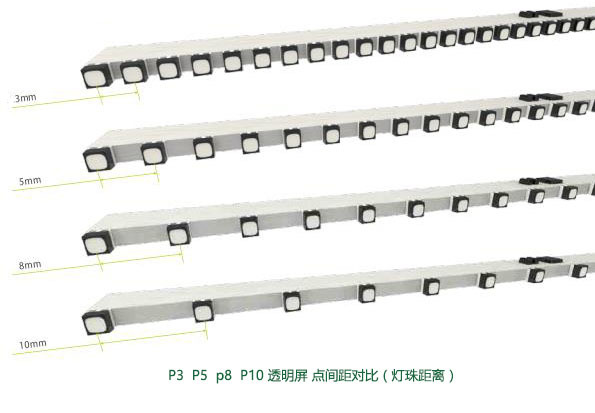

威特姆光电LED透明显示屏点间距效果比照

一个容纳腔内设有一个LED元件,LED元件接纳贴片LED元件,以减少占用空间,贴片LED元件接纳三色LED发光二极管,以便显示种种色彩。容纳腔间距,也就是我们常说的LED显示点间距,可以3mm、3.9mm、5.2mm、7.8mm或者10mm,制止影响透光性,和降低本钱。容纳腔前方为凸透镜结构,以增加发光点视觉巨细。


以上就是关于透明LED显示屏制作工艺以及结构的基本介绍,更多关于透明LED屏幕的知识及产品详情解答,可以联系旋乐吧,在线为您解答。

?
